【关注】首款国产一站式医学影像标注软件，大大提升医学影像AI标注的质量与一致性

日期:2022-04-25

医生专家的手动标注是医学影像AI研究的基石。标注软件需要尽可能节省医生手动标注的耗时，减少医生标注的痛苦，并帮助医生提高标注的质量与一致性。作为首款国产一站式医学影像标注软件，Pair软件具备专业便捷、通用易用且智能化的特点。

据了解，Pair由深圳大学医学超声影像计算实验室（Medical Ultrasound Image Computing Lab, MUSIC) 的倪东教授和杨鑫博士等带队研发。团队成员10余人，Pair软件历时近3年研发，仍在持续大幅优化中。Pair定位于解决医学影像标注软件长期存在的问题，致力于成为最优秀、最专业、最懂医生的国产医学影像标注软件。Pair自2020年7月于MICS大会公开以来，得到了很多前辈老师的重要指导和批评意见，确立了更多值得解决的问题。Pair目前已基本完成第一阶段基础标注功能的开发，即将进入第二阶段的全面智能化，同时进一步丰富基础标注功能。

此次将对Pair在2021年的重要更新做系统整理与呈现。Pair软件的核心功能亮点如下：

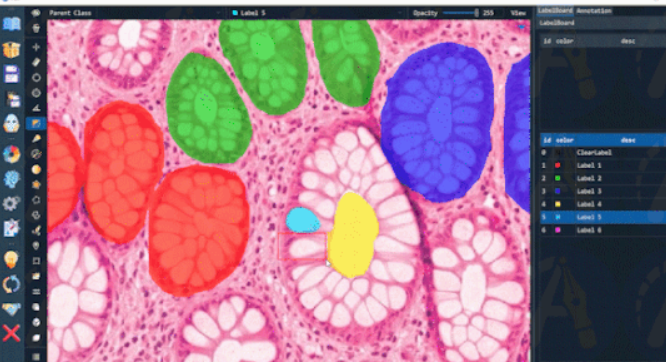

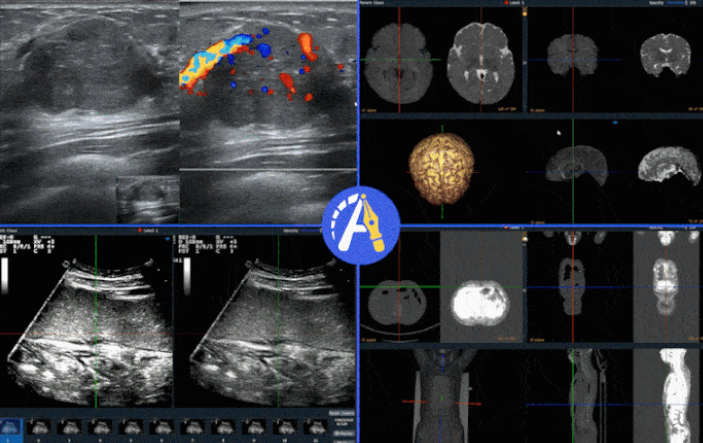

Pair标注功能展示

研究项目通用，兼容各种影像模态和文件格式

Pair可兼容CT、X-Ray、MRI、PET、超声、病理切片、细胞涂片等10余种影像模态，兼容2D、视频、3D、病理、信号、放疗勾画文件等20余种文件格式。所有医学影像AI研究项目可通过Pair完成标注，无需在不同项目间频繁、耗时费力地切换、培训不同的标注软件。

标注功能丰富，覆盖诸多影像AI研究的标注需求

Pair提供测量线、角度、多边形、曲线、曲面、矩形框、关键点、分类标签、文本属性、时间轴、切面等20多项标注功能，涵盖测量、分割、分类、目标检测、关键点定位、动作预测等常见影像AI分析所需的标注类型。更重要的，Pair支持标注功能与类型的混合使用，充分适应复杂的研究与标注需求。

智能辅助标注，让医生从繁重的手动标注中解脱

Pair提供多层次的智能化辅助标注功能，可大幅减轻医生的手动标注工作量。Pair提供阈值分割、魔术棒、曲线拟合、矩形框跟踪、标签记忆/复制等自动化辅助标注功能。Pair尤其配备独有的用户自定义AI标注和通用智能分割标注AutoSeg。两项功能均可搭载深度学习模型，仅需普通电脑CPU，即可实现对解剖结构的一键式智能标注。

标注流程规范化，支持大规模影像标注任务

Pair提供标注标签的配置和管理功能，可有效避免标注者因误操作或个人习惯而引发的标签错用和标注功能误用，从而实现标注流程的规范化，有效降低标注结果的噪声。Pair通过优化内存管理，可支持同时导入超1000例影像文件进行标注，支持2万帧的超大视频文件标注，支持2GB以上病理影像文件的标注。

病例隐私脱敏和影像加密，为研究项目提供安全保障

病例的隐私和影像是AI研究的宝贵资源，且面临日益严重的泄露风险。通用易用的隐私脱敏工具和支持加密的标注软件仍旧缺乏。Pair因此提供了完善的脱敏功能、多层权限的高阶加解密标注功能，以实现病例隐私、医学影像以及标注资源的多重安全。

简洁易用的工作流，持续完善和丰富的教程用例资源

Pair拥有简洁和直觉化的标注逻辑设计，以方便医生快速入手并减少标注交互的耗时。Pair提供详细的文档说明及视频演示，便于用户快速熟悉软件的操作流程，节省标注的培训耗时。截止目前，Pair已更新15期制作精良的视频教程，并将陆续邀请多位医生专家分享使用Pair做高效标注的案例。

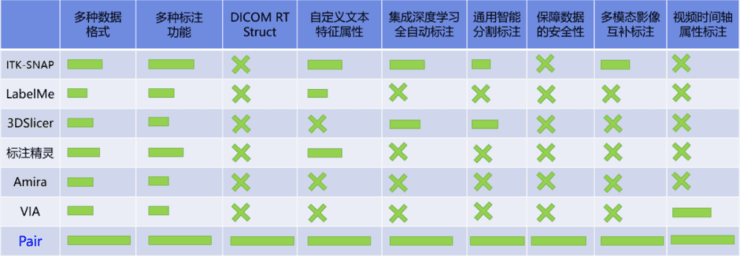

Pair与现有标注软件的功能对比

截止目前，Pair已基本完成基础功能框架的研发，正在朝全面智能化的方向快速前进，以进一步减轻医生手动标注的痛苦。Pair保持高频的更新优化进度，追求对标注功能设计的极致专业，致力于成为基础重要软件。Pair在2021年内已进行如下多项重要功能的更新与优化：

通用智能分割标注AutoSeg
用户自定义AI模型的辅助标注
视频时间轴事件标注
多模态影像互补标注
全面支持放疗勾画的DICOM RT Struct
病例隐私脱敏和影像信息安全化软件PairCode
实现Windows / Ubuntu / CentOS版本

下面我们将详细介绍各大重要功能更新（备注：本文所示所有医学影像均已做隐私信息脱敏处理）：

AutoSeg --- 通用的一键式智能分割精细标注

精细的分割标注是医学影像标注中最为耗时的任务。不同的影像模态、解剖结构和病灶需要不同专业与资质的医生进行繁重的逐点分割标注。为解决上述关键问题，Pair团队研发了重磅的智能功能AutoSeg，旨在实现通用的解剖结构精细分割标注，大幅节省手动标注的耗时，进而推动AI影像研究的快速实现与普及。AutoSeg的优势特性如下：

无需任何配置，简单直接、方便易用
无需区分影像模态、解剖结构、病灶类型
1秒完成，普通笔记本电脑即可使用
一键框定操作，实现精细分割标注

据统计，使用Pair的AutoSeg自动分割标注功能，可节省约70%的分割标注耗时。Pair基于华为开源的深度学习平台MindSpore实现该功能，以MindSpore Lite完成最终部署。MindSpore Lite中高效的内核算子实现可以充分发挥普通CPU的硬件算力，有效平衡了模型算力需求和模型精度要求，使得推理耗时缩短至1秒内，极大地提升了AutoSeg的用户体验。

AutoSeg已在CT，MRI，超声，X-ray，PET，扫描电镜，病理，涂片，内窥镜等影像模态的多种解剖结构和病灶上验证和使用。AutoSeg的标注结果可便捷编辑修改，以方便用户微调和快速确认。如下是AutoSeg在多样化的影像和解剖结构上的应用展示：

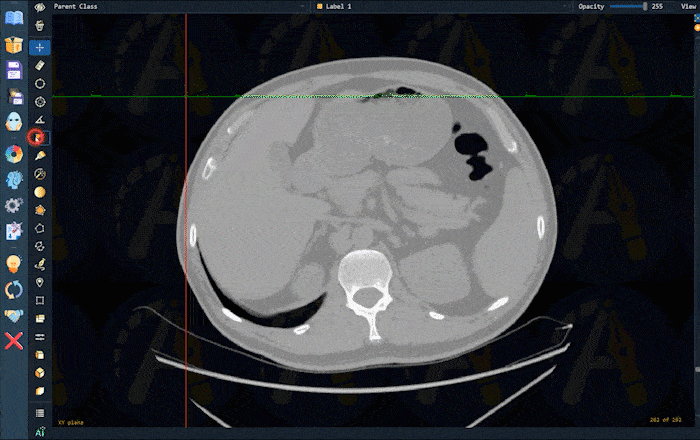

AutoSeg功能对腹部、胸部CT影像的标注示例一

AutoSeg功能对肝脏CT影像的标注示例二

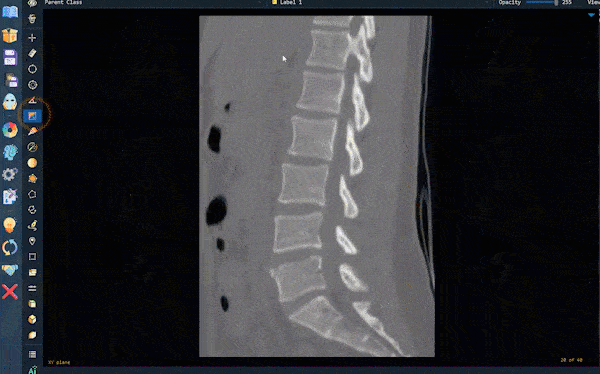

AutoSeg功能对脊柱CT影像的标注展示

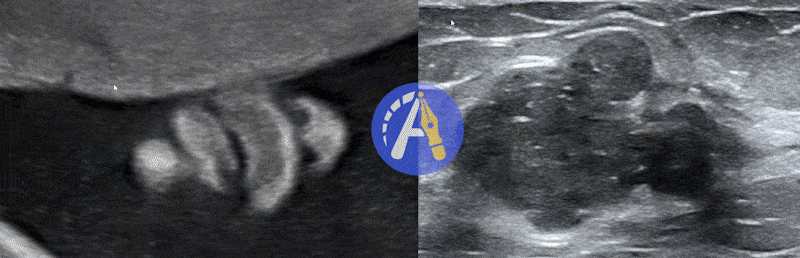

AutoSeg功能对超声影像的标注展示

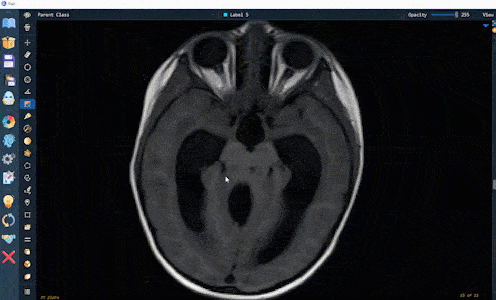

AutoSeg功能对脑部MRI影像的标注展示

AutoSeg功能对肺部X光影像的标注展示

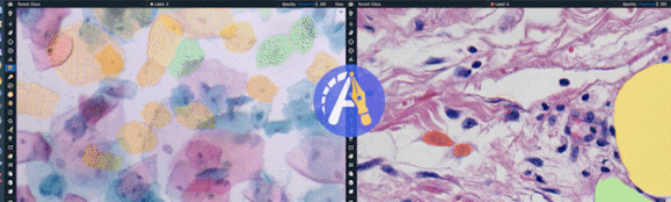

AutoSeg功能对细胞涂片、切片的标注展示

AutoSeg功能对细胞切片的标注展示

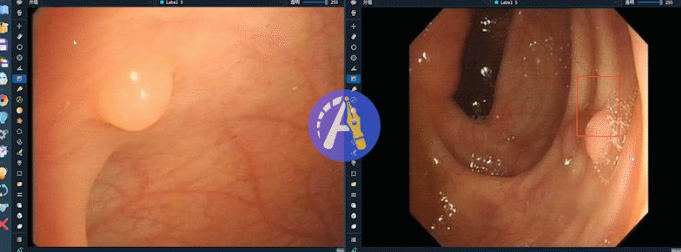

AutoSeg功能对肠镜影像的标注展示

AIA --- 用户自定义AI模型的辅助标注

AIA是Pair独有的一键AI推理功能，无论是分类、分割、点定位、目标检测以及多任务等，用户仅需提供自定义AI模型，点击AI按钮即可快速自动生成辅助标注，微调标注结果便完成标注工作，节省标注时间，加快工作流程。目前，Pair的AIA辅助标注功能可支持谷歌的Tensorflow和脸书的Pytorch深度学习平台，支持超过50种深度学习网络模型架构。Pair近期也添加了对国产的华为MindSpore深度学习框架模型的支持。

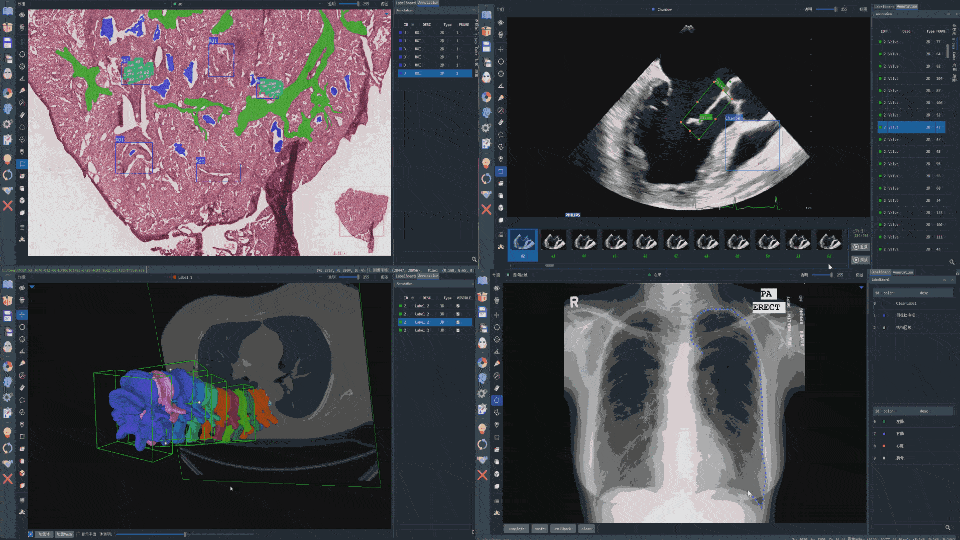

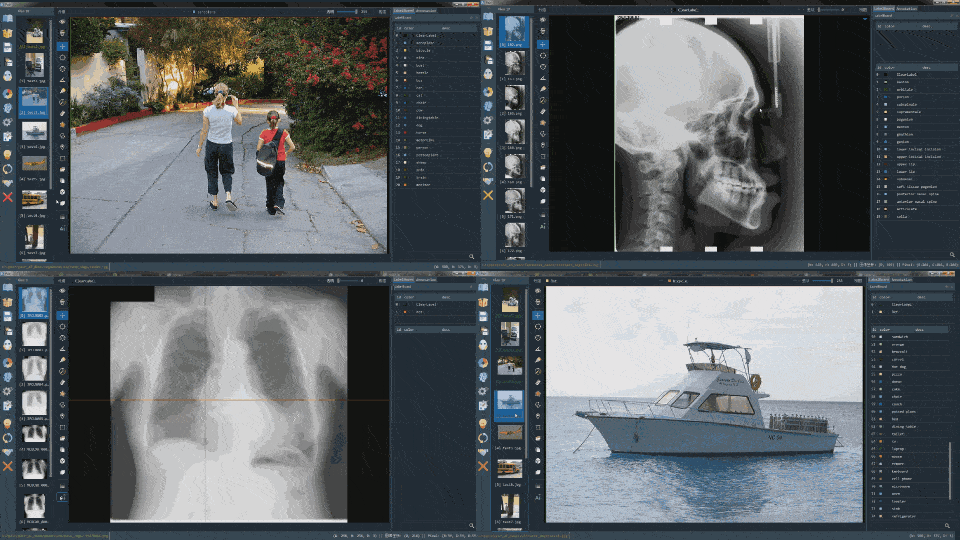

丰富的AI功能，包括分割、点定位、实例分割和检测

视频时间轴属性标注

医学视频影像通常由不同事件的影像片段沿时间轴构成，不同片段会具有不同属性的标注需求，如心脏在心动周期的不同动作、手术器械在手术不同阶段的动作类型等。目前鲜有标注软件提供对医学视频影像的时间轴标注功能。Pair提供的时间轴标注功能，通过便捷的交互设计，可快速对视频的任意片段进行多种属性的标注，高效推动视频标注工作的进展。具体说来，在时间轴标注功能下，鼠标右键拖动选中的标签到时间轴上对应的帧，即可完成对改视频片段的属性标注。Pair还提供时间轴跟随功能，方便用户观察片段所属的帧。若要修改标注，左键点击对应时间轴的端点进行拖动即可，操作方便。

视频时间轴标注

多模态影像互补标注

单一的影像模态使医生对病灶的定位和标注存在明显局限性。通过多模态信息的同步观察与互补使用，有利于医生准确标注病灶，如结合MRI中的T1与T2影像、多模态的超声影像、PET和CT影像、不同荧光染色的细胞涂片影像等。Pair提供的多模态影像互补标注功能可在标注过程同步显示不同模态的影像，降低医生对目标区域的定位和轮廓勾画的不确定度，有效帮助医生进行识别和标注。Pair提供的多模态标注功能可兼容二维、视频、三维和病理图像。

多模态影像互补标注过程

支持放疗勾画的DICOM RT Struct

鉴于放射科对AI研究的重大需求，Pair新增了对放射影像DICOM RT Structure文件格式的全面支持。放射科医生将TPS (Treatment Planning System)放疗规划系统中勾画的放疗靶区轮廓线以RT Struct格式导出后，可直接在Pair中打开，进行可视化和进一步的标注优化。Pair可支持超1000条RT轮廓线的标注交互。Pair更可以将RT Struct内的轮廓线填充并导出成分割标注结果文件，如nii, nii.gz等格式，极大地方便放射科医生使用专业的影像组学软件，如TexRAD、MaZda等，进行后续的高阶分析与研究。

PairCode --- 病例隐私脱敏和影像信息安全化软件

在医学影像标注过程中，有效地保护患者隐私和确保标注资源的安全至关重要。现有的标注软件在标注流程上往往存在较高安全风险：

影像未脱敏，病人隐私信息无保护；
影像资源和标注结果资源存在高泄露风险；

为满足保护病患隐私信息和影像资源安全的需求，Pair提供了安全化辅助软件PairCode，为影像标注任务提供全流程的加密防护，实现标注资源的双重安全保护。PairCode提供如下两方面的功能：

DICOM影像脱敏

医学影像中，DICOM数据的头文件往往存有患者的隐私敏感信息。当原始数据在作为标注对象流动时，易发生患者隐私泄露。通过使用PairCode的数据脱敏功能，项目管理者可批量、自定义地擦除或修改敏感条目，如DICOM头文件信息中的患者信息、检查信息等，以保护患者隐私。

具体地，在PairCode的脱敏功能中，DICOM头文件中与隐私相关的信息被细分为五部分，用户可根据项目对头文件信息进行自定义的修改或删除操作。同时，PairCode会提供脱敏信息的查找密码本，记录头文件信息的原始内容和修改后的内容，以便于后续的回溯工作。PairCode可支持超10GB批量影像文件的处理。

标注资源加解密

为实现标注资源安全私有化、降低资源泄露风险，PairCode提供影像和标注的加解密功能，保障数据的安全流通：

项目管理者可对资源进行自定义加解密；
支持超过20种专业医学影像格式的便捷加解密；
非对称高阶加密，用户标注体验零负担。

PairCode提供公有加密和私有加密两种加密方式，加密后的影像和标注结果的查询和修改只能通过Pair软件进行，以此来保障数据安全。使用PairCode对数据进行加密后，标注人员仅需加载配置文件即可对加密影像进行标注工作，软件也将自动对标注结果进行加密，无需额外的手动加密操作。
